近接センサーの仕組みと種類を基本原理から解説
「近接センサーって、どのような仕組みで“非接触”なのに物体や金属の存在を正確に検出できるの？」
そんな疑問をお持ちではありませんか。工場の自動化設備からスマートフォン、車載システムまで、近接センサーは目に見えない場所で私たちの暮らしや産業を支えています。
たとえば、誘導型近接センサーは【0.5mm～20mm】の範囲で金属の有無を瞬時に検出でき、静電容量型は金属以外の物体も対象にできるため、食品・医薬品の製造ラインでも多用されています。
これらのセンサーは「摩耗しない非接触方式」によって保守コストを大幅に削減し、機械の寿命を延ばす技術としても注目されています。
この記事を最後まで読むことで、近接センサー選びや活用に自信が持てるようになります。
NONメンテナンス株式会社は、産業機械のメンテナンスや建築関連のサービスを提供しています。お客様のニーズに応じて、設備の点検や修理、保守を行い、安定した稼働をサポートします。経験豊富なスタッフが迅速かつ丁寧な対応を心掛けており、機械トラブルの早期解決を目指しています。また、建築工事やリフォームにも対応しており、信頼と品質を提供することをモットーにしています。お気軽にご相談ください。
お問い合わせ
近接センサーは、物体が一定の距離まで近づくと反応し、非接触で対象物を検知するセンサーです。スマートフォンや車、産業機械など幅広い分野で利用されており、誤操作防止や自動制御、省力化に役立っています。特にスマホでは、通話中に画面が自動で消灯する機能や、車では障害物検知に使われるなど、用途は多岐にわたります。センサーの仕組みは検出方式によって異なり、誘導型、静電容量型、磁気型など複数のタイプがあります。物体の素材や環境に応じて最適なセンサー方式を選定することが重要です。
近接センサーは、物体の接触を必要とせずに位置や存在を検知できる電子部品です。主な役割は、対象物の有無や距離を検知し、装置や機器の動作を自動化することです。スマートフォンでは画面消灯、産業機械では部品の位置制御、車では障害物検知に活用されています。近接スイッチという名称で呼ばれる場合もあり、対象物が検知範囲に入ることでスイッチとして働く点が特徴です。
近接センサーは検出信号を多様に出力できますが、近接スイッチはその名の通りスイッチ機能に特化しています。どちらも非接触での検知が可能です。
近接センサーが反応する対象は、検出方式によって異なります。誘導型は金属、静電容量型は金属以外の樹脂や液体、磁気型は磁石を含む物体に反応します。原理はセンサーが発する電磁界や電界、磁界などの変化によって対象物の有無を感知する仕組みです。スマートフォンや車では誤作動を防ぐため、検出距離や応答速度の調整も重要となります。
誘導型は自動車の衝突防止や産業機械の部品検出に使われることが多く、静電容量型はプラスチックや液体の検知、磁気型はドア開閉センサーなどに利用されています。
ポイント:
近接センサーは、物体の存在や距離を非接触で検出するための重要なデバイスです。産業用機械や車、スマートフォンなど幅広い分野で利用されており、その種類や特徴によって最適な用途が異なります。主な種類には誘導型、静電容量型、磁気式、光電式、超音波式があります。それぞれの仕組みや特徴を理解することで、適切なセンサーの選定やトラブル時の対策が可能となります。

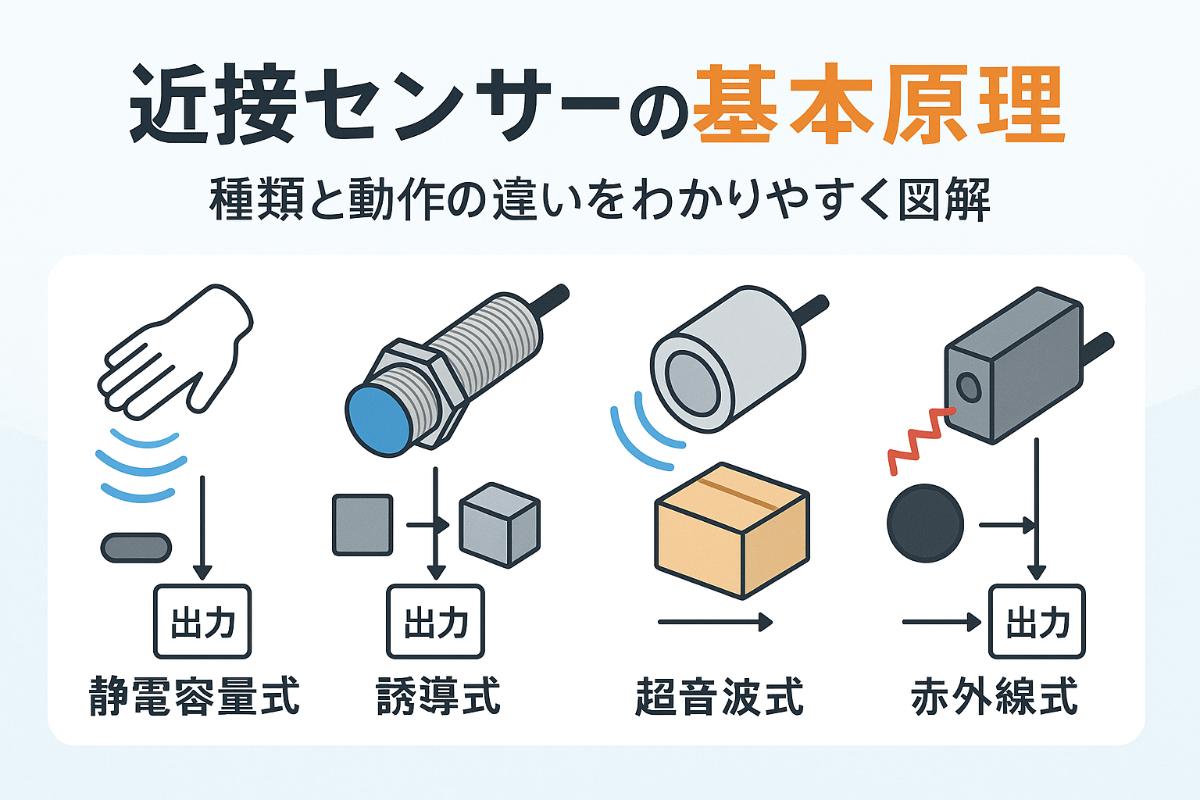

誘導型近接センサーは、コイルに交流電流を流すことで発生する磁界を利用し、金属が近づくことで生じる渦電流による損失を検出します。これにより金属のみを高い精度で検出できるのが特長です。主に工場の自動化ラインや、ロボットの位置決め、製造装置の安全管理などで活用されています。
主な特徴
よく使われる場面
静電容量型近接センサーは、電極間の静電容量の変化を利用して物体を検出します。金属だけでなく、プラスチックやガラス、液体などさまざまな非金属も検出可能です。スマートフォンやタブレットの画面近くに搭載され、顔や手の接近を感知して画面の自動消灯や操作ロックを実現しています。
応用例
磁気式近接センサーは磁石や磁界の変化を検知し、主にリードスイッチやドア開閉センサーとして使われます。光電式は発光素子と受光素子を用いて、物体で遮られる光の変化を検出し、透明体や小さな部品の検出にも適しています。超音波式は音波の反射時間から距離を計測し、広範囲での検出や水・粉体のレベル測定にも利用されます。
磁気式の特徴
光電式の特徴
超音波式の特徴
近接センサーはスマートフォンに欠かせない機能で、多くの機種に搭載されています。主な役割は、通話中に顔が画面に近づいた際に自動でディスプレイをオフにし、誤操作やバッテリー消費を防ぐことです。センサーの仕組みは赤外線方式が主流で、赤外線を照射して反射光を検知し、物体の有無を判断します。設定は機種ごとに異なりますが、多くのAndroidやiPhoneでは「設定」アプリからセンサーの動作確認や調整が可能です。スマホのトラブル時には近接センサーのキャリブレーションやセンサー部分の清掃も有効です。
車載用近接センサーは、車両周辺の障害物や人を検知し、運転支援や事故防止に貢献しています。主な技術は超音波式やミリ波レーダー式で、超音波センサーは駐車アシストや自動ブレーキ、ミリ波レーダーは死角検知や追突防止システムに利用されています。これらのセンサーは、検出距離や応答速度、天候や周囲環境への耐性が求められるため、高度な技術開発が進んでいます。
産業用FA（ファクトリーオートメーション）装置では、近接センサーが生産ラインの自動化や品質管理に大きく貢献しています。金属や非金属、液体など多様な対象物を非接触で正確に検出できるため、摩耗や故障リスクの低減、メンテナンスコストの削減が期待できます。特に誘導型や静電容量型、光電型など複数の方式が使い分けられ、現場のニーズに応じた最適な選定が重要です。
近接センサーは、日常生活から産業現場まで幅広い分野で活躍しており、今後も高精度かつ多機能な進化が期待されています。
近接センサーの検出距離とは、センサーが物体の接近を正確に検出できる範囲を指します。検出距離は製品ごとに異なり、用途によって最適な距離の設定が必要です。多くの近接センサーでは、検出距離を調節することで誤検出や感度不足を防ぎ、正確な動作を実現します。設定方法は、ダイヤルやスイッチによる物理的な調節、もしくは制御機器やスマホアプリを使ったデジタル調整が一般的です。設定時には、対象物の材質やサイズ、設置環境なども考慮する必要があります。
調節後は、センサーが検出距離内で安定して動作するかを必ず確認し、安全性や利便性を最大限に高めましょう。
近接センサーの性能を決定づける要素は、精度・応答速度・耐ノイズ性です。精度は、設定した検出距離で誤差なく対象を検知する能力を示します。高精度モデルでは、金属や非金属などさまざまな材質の違いにも対応し、誤作動を抑制します。
応答速度は、対象物が検出範囲に入ったときにどれだけ速く反応するかを意味します。工場の自動化や車載システムのような高速移動する物体の検出には、ミリ秒単位で反応する高速タイプが選ばれています。
耐ノイズ性は、外部からの電磁波や環境変化による誤作動を防ぐ重要なポイントです。産業用では、ノイズフィルターやシールド構造を用いたセンサーが多く採用されています。
精度・応答速度・耐ノイズ性の比較表
このような技術的工夫により、近接センサーは多様な環境で安定した性能を発揮しています。
近接センサーの進化は、AIやIoTとの連携によってさらに加速しています。AIを活用することで、複数センサーのデータを解析し、より高度な異常検知やパターン認識が可能となります。たとえば、スマホや車載システムでは、近接センサーとAIが連携し、環境や利用状況に応じて自動で感度や検出距離を最適化しています。
IoT分野では、近接センサーがネットワークを通じてリアルタイムで情報共有され、遠隔監視や自動制御が実現されています。これにより、工場や物流現場、スマートホームなど多様な分野で効率化と安全性が大きく向上しています。
主な最新技術のポイント
技術の進歩により、近接センサーは単なる検出装置から、インテリジェントな制御システムへと進化し続けています。
近接センサーは、産業機械や自動車、スマートフォンなど多様な分野で用いられている非接触型のセンサーです。正確な検出や長寿命を実現するためには、適切な配線と設置が不可欠です。ここでは2線式・3線式の配線方式、回路図の基本やリレー接続例、さらに設置や配線時の注意点について詳しく解説します。
近接センサーの配線方式には主に2線式と3線式があります。それぞれの特徴と配線方法を理解することが、正しい導入への第一歩となります。
2線式は電源線と信号線が共通で、省配線化が可能です。負荷（リレーやランプなど）と直列に接続し、電源のON/OFFで動作します。一方、3線式は「電源＋」「電源－」「出力」の3本で構成され、NPNタイプとPNPタイプがあります。外部機器やPLCとの接続が容易になり、ノイズ耐性や安定性が高いのが特長です。
下記の表で2線式・3線式の違いを比較します。
選定時は、使用機器や設置環境に合わせて最適な方式を選びましょう。
近接センサーの基本回路図は、電源、センサー本体、負荷（リレーやランプ）、出力信号の流れで構成されています。2線式の場合はセンサーと負荷が直列に、3線式の場合は出力が独立しているため多様な制御が可能です。
リレー接続例として、3線式NPNタイプでは以下のような接続が一般的です。
この構成により、物体検出時に出力信号がONとなりリレーが動作します。回路図を確認し、配線色や極性に注意することが重要です。
現場での配線作業時は、機種ごとの仕様書も必ず参照してください。
正しい配線と設置は、近接センサーの長寿命と安定動作に直結します。特に以下のポイントに注意してください。
故障を防ぐには、定期的な点検と清掃、異常時の早期発見が不可欠です。万が一検出異常や誤作動が発生した場合は、まず配線や接続状態を確認し、必要に応じて機器の交換やメーカーへの問い合わせを行いましょう。
